Les symboles du schéma de situation et du schéma unifilaire
Sur un schéma électrique, chaque point de l'installation devient un symbole : une croix pour un point lumineux, un demi-cercle pour une prise, un petit rond barré d'un trait pour un interrupteur. Quand on connaît ces signes, un plan se lit en quelques minutes. Cette légende les range par famille, avec leur nom et ce qu'ils représentent.
Les signes suivent le RGIE, le règlement fédéral sur les installations électriques : ce sont les mêmes à Bruxelles, en Wallonie et en Flandre. La légende existe aussi en néerlandais, avec les termes de l'AREI.
Chaque symbole présenté ici est une image tirée de SUPLAN, l'application de dessin de SUPCON BV, et non un redessin. Vous le voyez donc tel qu'il sort sur un plan de l'application, avec la même épaisseur de trait et les mêmes proportions.
Éclairage
Points lumineux, appliques, spots et réglettes, plus la sonnette et le ronfleur.
| Symbole | Nom | Signification |
|---|---|---|
 | Point lumineux | Un point lumineux fixe au plafond ou au mur : l'endroit où l'on raccorde un luminaire. Une simple croix en diagonale. |
 | Applique murale | Un point lumineux fixé au mur : la croix du point lumineux, avec un petit trait en dessous qui figure le mur. |
 | Éclairage de secours | Un luminaire qui reste allumé ou s'allume quand la tension du réseau disparaît, pour éclairer une voie d'évacuation. La croix est placée dans un cadre. |
 | Spot (projecteur à faisceau étroit) | Un projecteur à faisceau étroit et dirigé, par exemple pour éclairer une armoire ou un tableau. Une croix dans un cercle, avec un petit trait horizontal sous le cercle. |
 | Armature linéaire (TL ou LED) | Une réglette à un tube, comme au garage, dans un débarras ou un atelier : un trait entre deux petits traits d'extrémité. |
Interrupteurs
De l'unipolaire au permutateur, avec le variateur, le bouton-poussoir, le relais et le thermostat.
| Symbole | Nom | Signification |
|---|---|---|
 | Interrupteur unipolaire | Commande un point lumineux, ou un groupe de points, depuis un seul endroit. Un petit rond avec une seule ligne de commande en biais, terminée par un crochet. |
 | Interrupteur bipolaire | Coupe la phase et le neutre en même temps. Deux lignes de commande en V partent du petit rond, chacune avec un crochet. |
 | Va-et-vient | Commande le même point lumineux depuis deux endroits : il vient donc toujours par deux. La ligne de commande traverse le petit rond et dépasse des deux côtés. |
 | Interrupteur permutateur | Le troisième point de commande (ou les suivants) d'un même point lumineux, toujours placé entre deux va-et-vient. Quatre lignes en croix à travers le petit rond. |
 | Variateur | Règle l'intensité lumineuse : un interrupteur unipolaire avec un petit triangle allongé et plein à côté du rond. |
 | Bouton-poussoir | Ne donne qu'une impulsion, par exemple vers un télérupteur. Un cercle avec un gros point plein au centre. |
Prises de courant
Prises simples ou multiples, avec ou sans terre et sécurité enfants, étanches ou triphasées.
| Symbole | Nom | Signification |
|---|---|---|
 | Prise avec terre et sécurité enfants | La prise de courant ordinaire : un demi-cercle, côté bombé vers le raccordement. Le trait au-dessus de la coupole, c'est la terre ; les petits traits à l'ouverture, la sécurité enfants. |
 | Prise sans mise à la terre | La même coupole sans le trait du dessus : aucun conducteur de protection n'est raccordé. |
 | Prise double | Deux prises au même endroit : deux coupoles l'une au-dessus de l'autre, chacune avec terre et sécurité enfants, sur une seule ligne de raccordement. |
 | Prise étanche aux projections d'eau (h) | Un petit h à côté de la coupole veut dire : exécution protégée contre les projections d'eau, comme à l'extérieur ou dans un local humide. |
 | Prise triphasée | Des traits obliques sur le raccordement comptent les conducteurs. 3N~ avec 400V à côté signifie trois phases avec neutre en 400 volts. |
Appareils
Appareils fixes, de la plaque de cuisson au chauffe-eau et à la borne de recharge, plus le compteur et le tableau.
| Symbole | Nom | Signification |
|---|---|---|
 | Compteur kWh (coffret compteur) | Le compteur d'électricité du gestionnaire de réseau : c'est là que l'alimentation entre. Sur le schéma de situation, un petit cadre marqué kWh, à l'emplacement du compteur. |
 | Tableau de répartition | Le tableau de répartition (tableau électrique) : un rectangle couché et vide. Sur le schéma de situation, il montre où le tableau est installé. |
 | Plaques de cuisson | Une table de cuisson raccordée à demeure : un carré avec quatre points. |
 | Chauffe-eau électrique (boiler) | Un cercle hachuré verticalement. Un boiler électrique a en général son propre circuit. |
 | Machine à laver | Un carré avec un cercle et un point au centre. |
 | Appareil fixe (général) | Un carré vide : un appareil raccordé à demeure qui n'a pas de symbole propre. Écrivez à côté de quel appareil il s'agit. |
Données et communication
Réseau, télévision, téléphone, parlophone, domotique et baie de brassage.
| Symbole | Nom | Signification |
|---|---|---|
 | Prise réseau (UTP) | Une prise réseau (RJ45) câblée vers la baie de brassage. Une forme en U avec UTP à l'intérieur, sur un petit trait de raccordement. |
 | Prise TV (coaxiale) | Une prise pour la télédistribution ou le satellite : la même forme en U, avec COAX à l'intérieur. |
 | Téléphone | Un triangle pointe vers le haut : une prise de téléphone. |
 | Baie de brassage (rack) | Le point de répartition du câblage réseau : chaque prise réseau aboutit ici sur un port. Une armoire avec deux rangées de ports. |
 | Parlophone | La liaison pour parler et écouter avec la porte d'entrée : un boîtier avec un petit rond et une grille. |
Protection
Interrupteur principal, disjoncteur, différentiel, fusible et parafoudre.
| Symbole | Nom | Signification |
|---|---|---|
 | Interrupteur principal | Placé juste après le compteur, il coupe toute l'installation. Un point avec un bras de contact levé en biais et un renflement à l'extrémité. |
 | Disjoncteur | Protège un circuit contre les surcharges et les courts-circuits. Un contact fixe (le point) avec un bras et un renflement ; le calibre et le nombre de pôles sont écrits à côté, par exemple C16A et 2P. |
 | Interrupteur différentiel | Déclenche en cas de courant de fuite vers la terre. Le contact du disjoncteur dans un cadre en pointillé, avec un petit cercle pour le tore de mesure. La sensibilité et le type sont écrits à côté, par exemple 300mA et type A. |
 | Fusible | Un rectangle sur la ligne : un coupe-circuit à fusible, surtout dans les installations existantes. |
 | Parafoudre | Protège l'installation contre les pics de tension, par exemple lors d'un coup de foudre à proximité. Un cadre avec une flèche en éclair. |
Mise à la terre
Prise de terre, piquet, barrette de coupure, borne principale de terre et liaisons équipotentielles.
| Symbole | Nom | Signification |
|---|---|---|
 | Mise à la terre (prise de terre) | Le signe général de la terre : un petit trait vertical posé sur trois traits de plus en plus courts vers le bas. |
 | Piquet de terre | Une électrode de terre enfoncée dans le sol : le signe de la terre avec une pointe en dessous. |
 | Borne principale de terre | Le point où se rejoignent le conducteur de terre, les conducteurs de protection et les liaisons équipotentielles : une barrette à cases posée sur le signe de la terre. |
 | Collier de liaison équipotentielle | Un collier ou une bande autour d'un tuyau métallique, eau, gaz ou chauffage, pour la liaison équipotentielle. Le tuyau est dessiné par deux lignes parallèles. |
Canalisations
Nombre de conducteurs, mode de pose et nature du courant : les signes sur et le long d'une canalisation.
| Symbole | Nom | Signification |
|---|---|---|
 | Canalisation à trois conducteurs | Trois petits traits obliques sur la ligne : le nombre de conducteurs de la canalisation. |
 | Canalisation dans une paroi | Deux petits chapeaux posés sur le dessus de la ligne : la canalisation est encastrée dans la paroi. |
 | Canalisation sur une paroi | Les mêmes chapeaux, mais sous la ligne : la canalisation est posée en apparent sur la paroi. |
 | Canalisation souterraine | Trois traits de plus en plus courts contre la ligne : la canalisation est enterrée. |
Lire un symbole en trois regards
La forme dit ce que c'est
Une croix, c'est de la lumière ; un demi-cercle, une prise ; un petit rond avec un trait, un interrupteur ; un carré avec un signe, un appareil fixe. Avec ces quatre formes, on reconnaît déjà l'essentiel d'un plan de logement.
Les signes autour disent comment
Un trait au-dessus de la coupole indique la terre, un h l'exécution étanche, un t la minuterie, un petit triangle plein le variateur. Sur une canalisation, les traits obliques comptent les conducteurs. Regardez toujours ce qui entoure la forme.
Le code à côté dit où il est raccordé

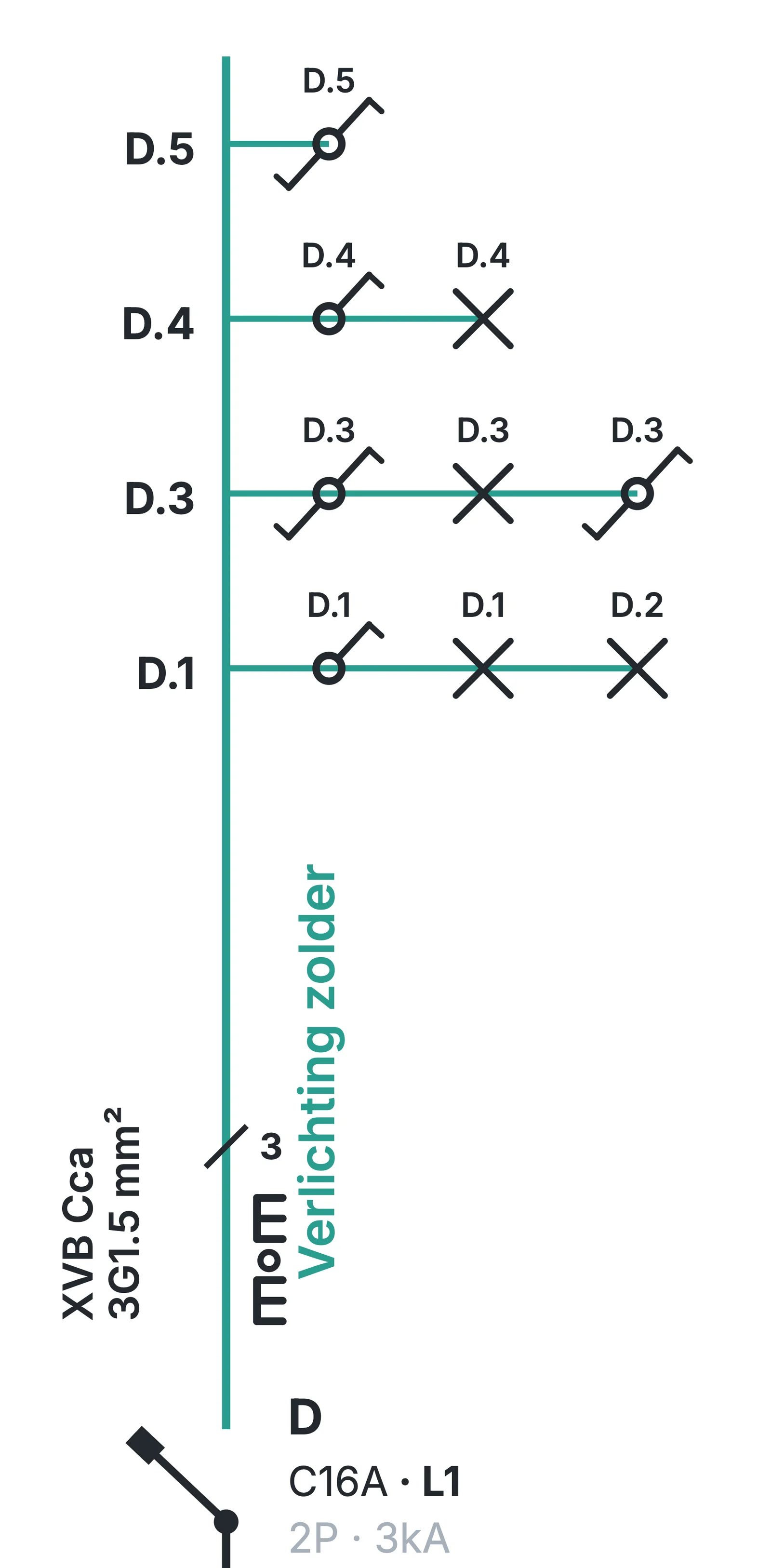

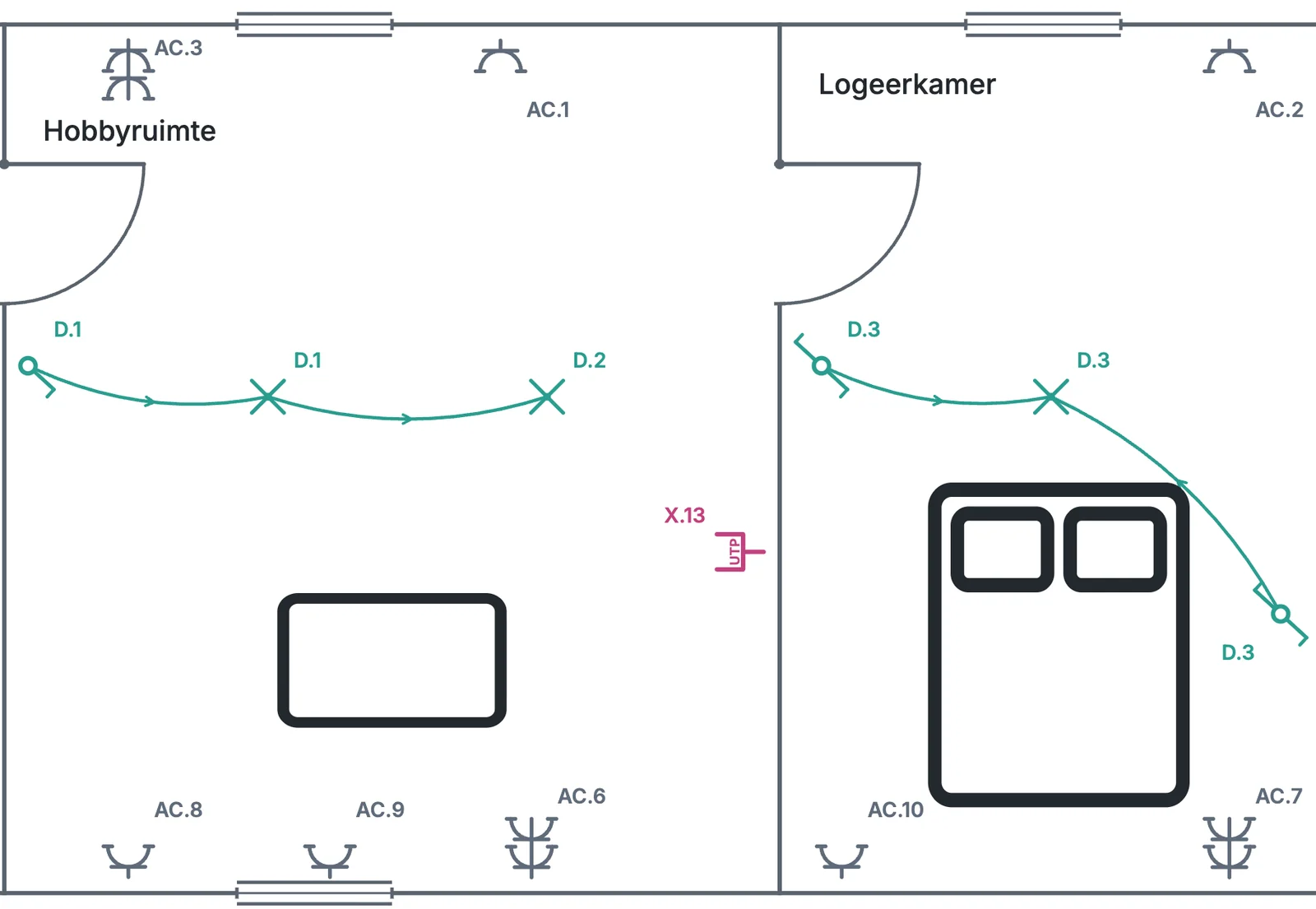

À côté d'un symbole, on trouve en général un code comme A.3, qui commence par la lettre du circuit. Le schéma unifilaire porte le même code au même point : c'est ainsi qu'on retrouve un interrupteur ou un point lumineux d'un schéma à l'autre.
D'où viennent ces symboles
Les formes suivent le tableau des symboles du RGIE, aligné sur la norme internationale des symboles graphiques. L'installateur, l'organisme agréé et celui qui interviendra plus tard sur l'installation lisent donc les mêmes signes. Tous les appareils n'y figurent pas, comme la pompe à chaleur ou la passerelle DALI. SUPLAN leur donne une forme propre, mais le lecteur du plan ne la retrouvera pas dans le tableau officiel : notez donc le nom de l'appareil sur le plan.
Il existe parfois deux notations pour une même fonction : l'interrupteur bipolaire dessiné en V ou en notation à levier, la prise réseau en forme de U avec UTP ou en cadre avec TD. Cette légende montre les deux. Choisissez-en une et gardez-la sur tout le plan.
Ce guide explique ce que les symboles veulent dire. La conformité d'une installation, c'est l'organisme agréé qui en décide lors du contrôle.
Pour aller plus loin
- Un symbole, deux schémas : ce qui change entre le schéma de situation et le schéma unifilaire.
- Les symboles qu'on confond souvent, côte à côte.
- Quel symbole choisir ? Situation par situation dans un logement.
- Questions sur les symboles, avec des réponses courtes.
Ce que SUPLAN fait de ces symboles
SUPLAN est l'application de dessin de SUPCON BV pour le schéma de situation et le schéma unifilaire ; les symboles de cette légende en proviennent. Vous y cherchez un symbole par son nom, en français ou en néerlandais. Par catégorie :
- Éclairage
- Reliez un point lumineux à son interrupteur : tous deux reçoivent le même code, par exemple A.1.
- Prises de courant
- Un seul symbole, de la prise simple à la prise quintuple. La sécurité enfants, la terre et l'étanchéité (le h) s'ajoutent ou se retirent d'un clic.
- Protection
- Dans le tableau, chaque différentiel reçoit sa sensibilité et son type, AC, A, F ou B. C'est à partir de ce tableau que l'application dessine le schéma unifilaire, avec les symboles de protection de cette légende.
- Données et communication
- Les prises réseau se rattachent à une baie de brassage. L'application numérote leurs ports dans l'ordre, chaque fois avec le premier numéro libre.
