28 symboles
Sur un schéma, un appareil fixe est le plus souvent un carré avec un signe à l'intérieur. Le carré vide désigne un appareil fixe en général. Avec quatre points, ce sont des plaques de cuisson ; avec un cercle et un point, une machine à laver ; avec des étoiles, un réfrigérateur ou un congélateur. Les appareils qui produisent de la chaleur, comme le boiler ou le chauffage électrique, se reconnaissent à leurs hachures verticales.
Quelques appareils ont une autre forme : le moteur est un cercle avec un M, le transformateur deux cercles qui se chevauchent. Les panneaux photovoltaïques, l'onduleur et la borne de recharge ont aussi leur signe dans le jeu de symboles officiel ; SUPLAN les dessine dans son propre style. Pour la pompe à chaleur, le tableau officiel ne prévoit rien. Pour elle, et pour tout appareil dont la forme en dit peu, écrivez le nom à côté.
Symbole de plan, schéma de situation
Le compteur d'électricité du gestionnaire de réseau : c'est là que l'alimentation entre. Sur le schéma de situation, un petit cadre marqué kWh, à l'emplacement du compteur.
Le compteur n'est raccordé à aucun circuit. Pour mesurer la consommation d'un seul circuit, on ajoute un compteur séparé dans le tableau.
Uniquement sur le schéma unifilaire
Sur le schéma unifilaire, le compteur est un cadre plus grand marqué kWh : le point de départ de l'installation, avec la mise à la terre en dessous et l'interrupteur principal juste après.
Symbole de plan, schéma de situation
Le tableau de répartition (tableau électrique) : un rectangle couché et vide. Sur le schéma de situation, il montre où le tableau est installé.
Sur le schéma unifilaire, le tableau n'est pas une dérivation : il y apparaît comme le rail avec ses protections et ses circuits.
Une boîte où l'on raccorde ou dérive des canalisations : un cercle avec un petit point au centre.
Une boîte d'encastrement en général : un cercle vide.
Abaisse la tension, par exemple pour une sonnette ou pour de la très basse tension : deux cercles qui se chevauchent.
Un panneau solaire photovoltaïque. Un champ de panneaux se dessine en grille, avec le nombre de panneaux indiqué.
Transforme le courant continu en courant alternatif, par exemple des panneaux solaires vers le réseau. Un carré barré d'une diagonale, le signe du continu à gauche et l'onde à droite.
Une batterie de stockage, généralement couplée à l'onduleur. Une batterie avec un signe plus et un signe moins.
Un point de recharge pour une voiture électrique, sur pied ou en wallbox au mur.
Une table de cuisson raccordée à demeure : un carré avec quatre points.
Un carré avec un trait en haut et un point en dessous.
Un carré avec deux lignes ondulées.
Un cercle hachuré verticalement. Un boiler électrique a en général son propre circuit.
Un double cercle hachuré : un boiler qui chauffe pendant les heures creuses.
Un rectangle hachuré verticalement : un appareil de chauffage électrique fixe.
Le même rectangle traversé par une bande gris clair : un chauffage qui se charge pendant les heures creuses.
Les hachures avec deux petits cercles à côté : un chauffage avec ventilateur intégré, comme le radiateur soufflant d'une salle de bain.
Un carré avec un cercle et un point au centre.
Un carré avec deux petits cercles en haut et un point en dessous.
Un carré avec des lignes obliques qui partent des coins vers un cercle au centre.
Un carré avec une seule étoile : le froid.
Un carré avec trois étoiles : la congélation.
Le tableau officiel des symboles n'a pas de signe propre pour la pompe à chaleur. SUPLAN dessine le carré d'appareil avec l'onde du courant alternatif en haut et plus/moins en bas, comme pour un onduleur.
Pour un appareil sans symbole attitré, écrivez son nom à côté : personne ne doit deviner.
Un cercle avec un M : un moteur, ou un appareil fixe à moteur.
Un carré avec le chiffre 8 : un ventilateur ou un groupe de ventilation.
Un carré avec des lamelles et un petit M : un volet ou un screen motorisé.
Un carré vide : un appareil raccordé à demeure qui n'a pas de symbole propre. Écrivez à côté de quel appareil il s'agit.

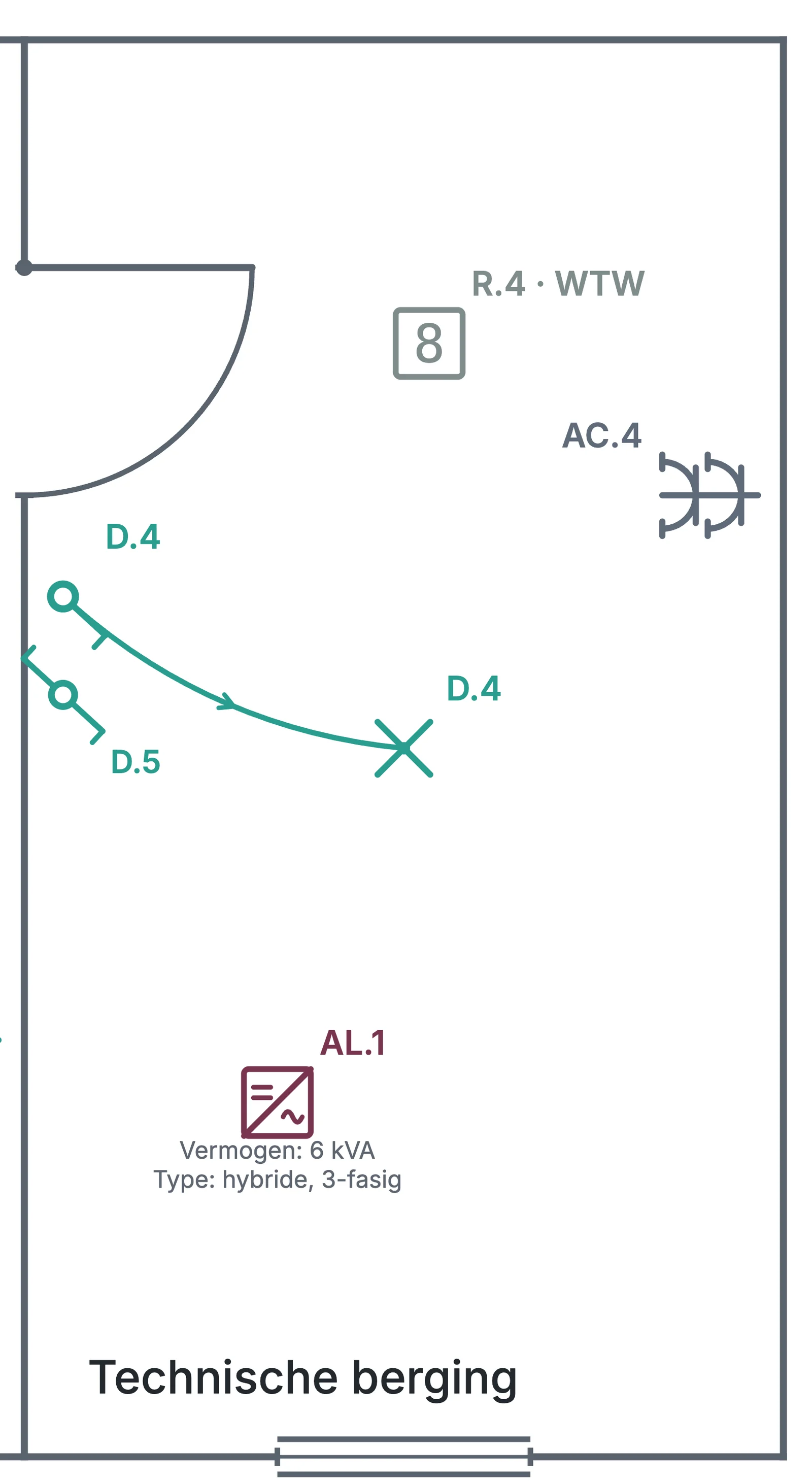

Sur le schéma de situation, le compteur kWh et le tableau de répartition sont des symboles de plan : ils montrent où se trouvent le compteur et le tableau. Sur le schéma unifilaire, c'est différent. Le compteur y forme le point de départ, en cadre plus grand, et le tableau n'est plus un symbole : c'est le rail avec ses protections et ses circuits.

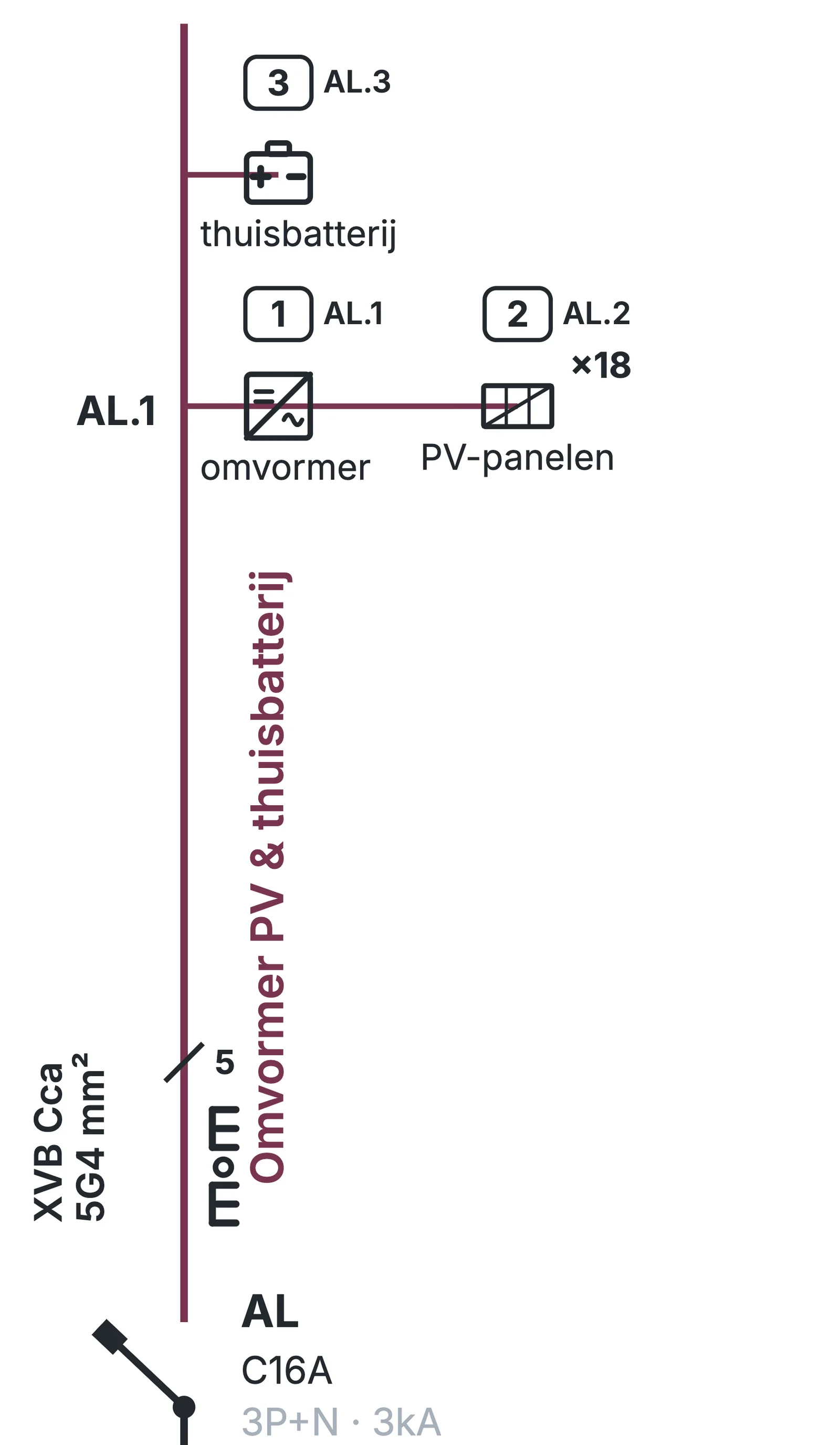

Sur le schéma unifilaire, un appareil fixe se place sur sa dérivation, comme une prise ou un point lumineux. Dans SUPLAN, son nom est écrit en petits caractères en dessous, si bien qu'on voit ce qui est raccordé même sans légende. Points lumineux, prises et interrupteurs ne reçoivent pas ce nom : leur symbole suffit.
