eendraads.be Symbolenlegende
28 symbolen
Vaste toestellen staan op een schema meestal als vierkant met een teken erin. Het lege vierkant is een vast toestel in het algemeen. Vier stippen maken er kookplaten van, een cirkel met een stip een wasmachine, sterretjes een koelkast of diepvriezer. Toestellen die warmte maken, zoals een boiler of elektrische verwarming, herken je aan de verticale arcering.
Een paar toestellen hebben een andere vorm: de motor is een cirkel met een M, de transformator twee overlappende cirkels. Ook zonnepanelen, de omvormer en de laadpaal hebben een eigen teken in de officiële symbolenset; SUPLAN tekent ze in zijn eigen stijl. Voor de warmtepomp staat er in de officiële tabel geen teken. Zet bij dat toestel, en bij elk toestel waarvan de vorm weinig zegt, de naam erbij.
Plansymbool, situatieschema
De elektriciteitsmeter van de netbeheerder: hier komt de voeding binnen. Op het situatieschema een kadertje met kWh, op de plaats van de meter.
De teller hangt aan geen enkele kring. Wil je het verbruik van één kring meten, dan is dat een aparte meter in het verdeelbord.
Enkel op het eendraadschema
Op het eendraadschema staat de teller als groter kader met kWh: het vertrekpunt van de installatie, met de aarding eronder en de hoofdschakelaar erna.
Plansymbool, situatieschema
Het verdeel- of zekeringsbord: een lege liggende rechthoek. Op het situatieschema toont het waar het bord hangt.
Op het eendraadschema is het bord geen aftakking: daar staat het als de rail met zijn beveiligingen en kringen.

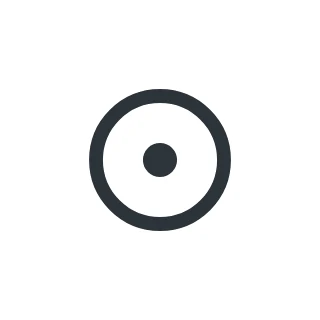

Een doos waarin leidingen verbonden of afgetakt worden: een cirkel met een kleine stip in het midden.

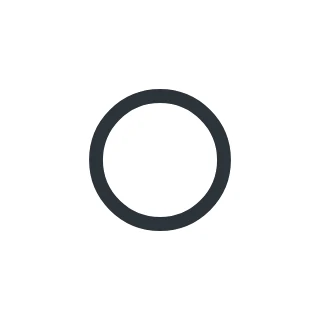

Een inbouwdoos in het algemeen: een lege cirkel.

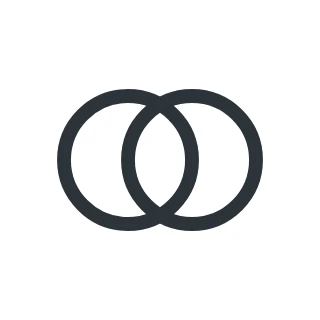

Verlaagt de spanning, bijvoorbeeld voor een bel of voor zeer lage spanning: twee overlappende cirkels.

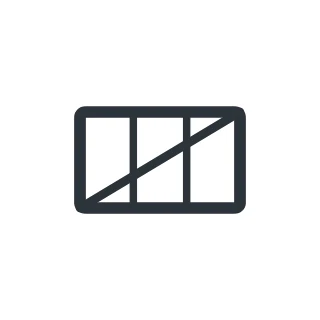

Een fotovoltaïsch paneel. Een veld van panelen wordt als raster getekend, met het aantal panelen erbij.

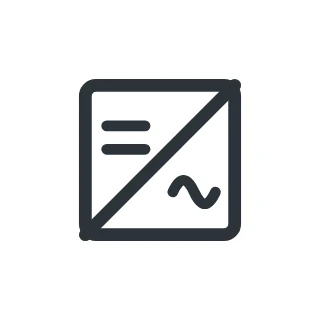

Zet gelijkstroom om in wisselstroom, bijvoorbeeld van zonnepanelen naar het net. Een vierkant met een diagonaal, het gelijkstroomteken links en de golf rechts.

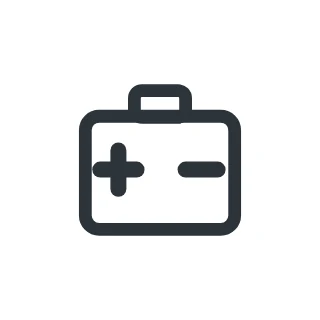

Een opslagbatterij, meestal gekoppeld aan de omvormer. Een batterij met plus- en minteken.

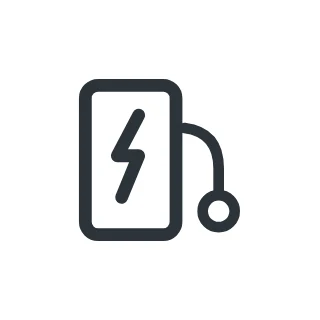

Een laadpunt voor een elektrische wagen, als paal of als wallbox aan de muur.
Een vast aangesloten kookplaat: een vierkant met vier stippen.

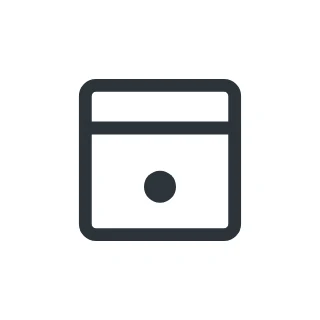

Een vierkant met een streep bovenaan en één stip eronder.

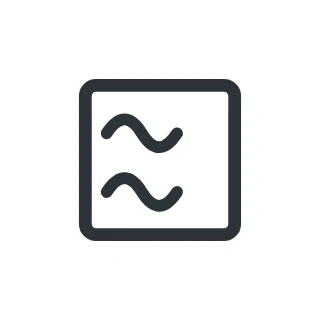

Een vierkant met twee golflijnen.
Een cirkel met verticale arcering. Een elektrische boiler staat doorgaans op een eigen kring.

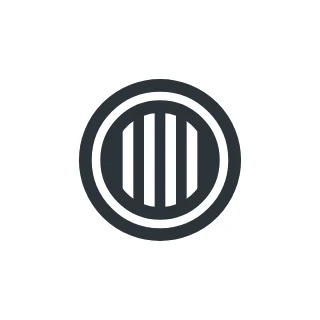

Een dubbele cirkel met arcering: een boiler die opwarmt tijdens de daluren.

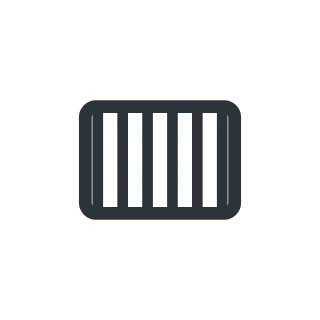

Een rechthoek met verticale arcering: een vast elektrisch verwarmingstoestel.

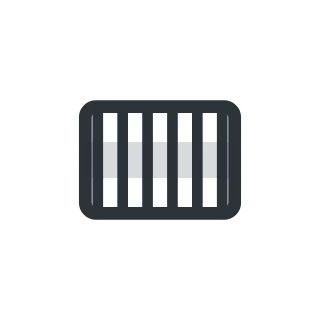

Dezelfde rechthoek met een lichtgrijze band dwars door de arcering: verwarming die tijdens de daluren oplaadt.

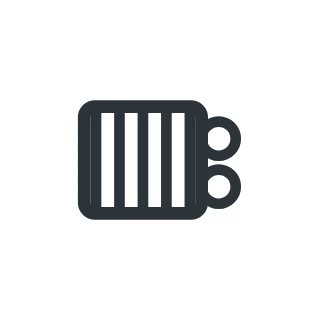

De arcering met twee kleine cirkels ernaast: een verwarmingstoestel met ingebouwde ventilator, zoals een snelverwarmer in de badkamer.
Een vierkant met een cirkel en een stip in het midden.

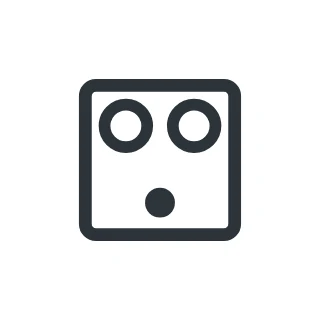

Een vierkant met twee cirkeltjes bovenaan en een stip eronder.

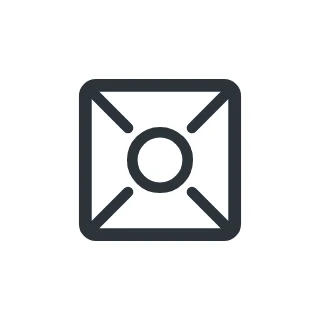

Een vierkant met schuine lijnen vanuit de hoeken naar een cirkel in het midden.

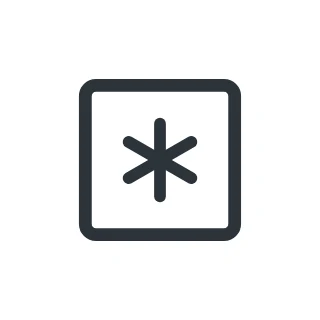

Een vierkant met één sterretje: koeling.

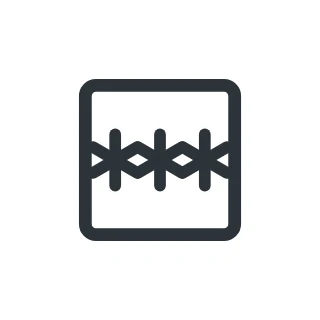

Een vierkant met drie sterretjes: diepvriezen.

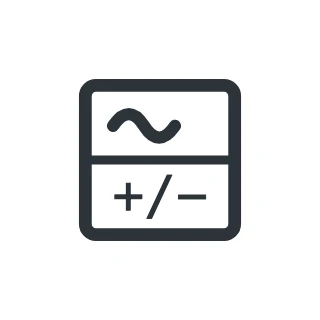

De officiële symbolentabel heeft geen apart teken voor een warmtepomp. SUPLAN tekent het toestelvierkant met de wisselspanningsgolf boven en plus/min onder, zoals een omvormer.
Bij een toestel zonder vast symbool zet je de naam erbij, zodat niemand moet raden.

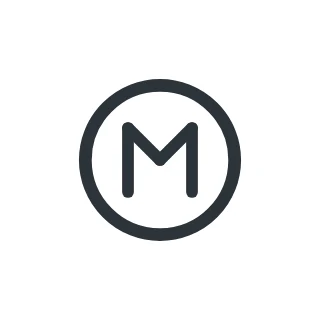

Een cirkel met een M: een motor of een vast aangesloten toestel met motor.

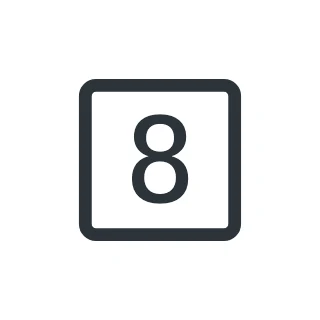

Een vierkant met het cijfer 8: een ventilator of ventilatie-unit.

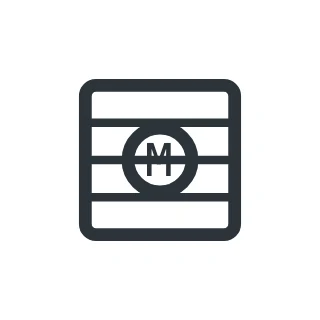

Een vierkant met lamellen en een kleine M: een gemotoriseerd rolluik of screen.
Een leeg vierkant: een vast aangesloten toestel zonder eigen symbool. Schrijf erbij welk toestel het is.
De kWh-teller en het verdeelbord staan op het situatieschema als plansymbool: ze tonen waar de meter en het bord hangen. Op het eendraadschema is dat anders. Daar is de teller het begin van het schema, als groter kader, en is het verdeelbord geen symbool maar de rail met zijn beveiligingen en kringen.
Een vast toestel hangt op het eendraadschema op zijn aftakking, net als een stopcontact of lichtpunt. In SUPLAN staat de naam van het toestel er in kleine letters onder, zodat je ook zonder legende ziet wat er hangt. Lichtpunten, stopcontacten en schakelaars krijgen die naam niet: hun symbool zegt genoeg.
