Stopcontact, geaard en kinderveilig
De gewone contactdoos: een halve cirkel met de bolle kant naar de aansluiting. De streep over de top is de aarding, de korte streepjes aan de opening de kinderveiligheid.
9 symbolen
Symbolen voor stopcontacten
Een stopcontact is op een schema een halve cirkel: de koepel. Aan de bolle kant komt de leiding binnen, de open kant is de contactdoos zelf. Alles wat je over het stopcontact moet weten, staat in een paar streepjes rond die koepel.
Een streep over de top betekent dat er een aarding is. Twee korte streepjes aan de uiteinden van de opening staan voor kinderveiligheid. Zoveel koepels er boven elkaar staan, zoveel contactdozen zijn er op die plaats. Een h ernaast betekent spatwaterdicht. Schuine streepjes op de aansluiting, met 3N~ en 400V erbij, wijzen op een driefasig stopcontact.
Stopcontact zonder aarding
Dezelfde koepel zonder de streep over de top: er is geen beschermingsgeleider aangesloten.
Op een keuringsplan valt dit meteen op. Teken het enkel als de contactdoos werkelijk geen aarding heeft.

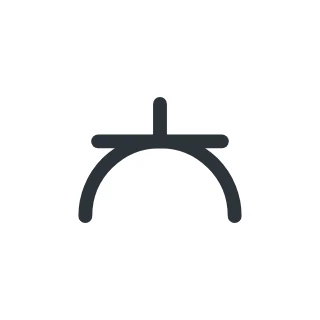

Stopcontact zonder kinderveiligheid
Geaard, maar zonder de streepjes aan de opening: de contactdoos heeft geen kinderveiligheid.
Dubbel stopcontact
Twee contactdozen op één plaats: twee koepels boven elkaar, elk met aarding en kinderveiligheid, op één doorlopende aansluitlijn.

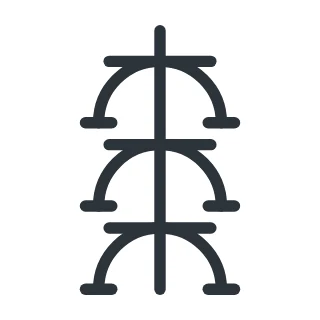

Drievoudig stopcontact
Drie koepels boven elkaar: drie contactdozen op dezelfde plaats.

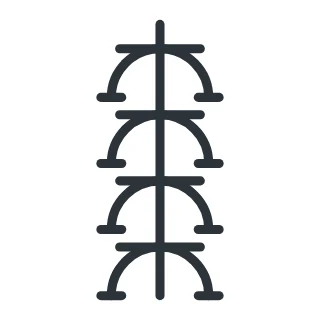

Viervoudig stopcontact
Vier koepels boven elkaar, zoals achter een tv-meubel of een bureau.

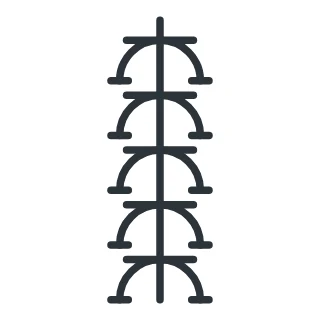

Vijfvoudig stopcontact
Vijf koepels boven elkaar. Het aantal koepels is het aantal contactdozen, niet het aantal kringen.
Spatwaterdicht stopcontact (h)
Een kleine letter h naast de koepel betekent: spatwaterdicht uitgevoerd, zoals buiten of in een vochtige ruimte.
Driefasig stopcontact
Schuine streepjes op de aansluiting tellen de geleiders. 3N~ met 400V ernaast betekent drie fasen met nul op 400 volt.
Op het situatieschema en op het eendraadschema
Op het situatieschema staat het stopcontact tegen de muur, met de aansluiting naar de muur gericht. Op het eendraadschema draait het symbool een kwartslag, zodat de aansluiting op de lijn van de kring valt. De vorm blijft dezelfde, met dezelfde strepen: een stopcontact zonder aarding is op beide schema's herkenbaar.
Meervoudige stopcontacten
Een dubbel of drievoudig stopcontact is één plaats met meerdere contactdozen. Op het plan zie je dat aan de koepels die op één doorlopende lijn boven elkaar staan. Teken dus geen twee losse stopcontacten naast elkaar als het om één dubbel stopcontact gaat: het plan moet tonen wat er werkelijk in de muur zit.
Waar je op let
- Zonder aarding en zonder kinderveiligheid zijn twee verschillende tekens. Kijk of de streep bovenaan ontbreekt (aarding) of de streepjes aan de opening (kinderveiligheid).
- 3N~ betekent drie fasen met nul, 3~ drie fasen zonder nul. Het aantal schuine streepjes telt de geleiders.
- De h voor spatwaterdicht staat los naast de koepel en hoort bij dat ene stopcontact.
