Hoofdschakelaar
Enkel op het eendraadschema
Staat net na de teller en schakelt de hele installatie. Een stip met een schakelarm schuin omhoog en een verdikking aan het uiteinde.
10 symbolen
Symbolen voor beveiliging
De beveiligingen zitten in het verdeelbord en staan daarom vooral op het eendraadschema. Het basisteken is een schakelcontact: een stip met een schuine arm. Een verdikking aan het uiteinde maakt er een automaat van. Een gestreept kader met een cirkeltje erbij maakt er een differentieel van.
Het symbool zegt welk toestel het is; de tekst ernaast zegt hoe het is uitgevoerd: kaliber en curve van een automaat, gevoeligheid en type van een differentieel, het aantal polen. Lees ze altijd samen. Onder de tekens van het eendraadschema in SUPLAN staan ook de notaties uit de officiële symbolenset.
Automaat (automatische zekering)
Enkel op het eendraadschema
Beveiligt één kring tegen overbelasting en kortsluiting. Een vast contact (stip) met een schakelarm en een verdikking; kaliber en aantal polen staan ernaast, zoals C16A en 2P.
Differentieelschakelaar
Enkel op het eendraadschema
Schakelt af bij een lekstroom naar aarde. Het automaatcontact in een gestreept kader, met een cirkeltje voor de meetring. Gevoeligheid en type staan ernaast, zoals 300mA en type A.

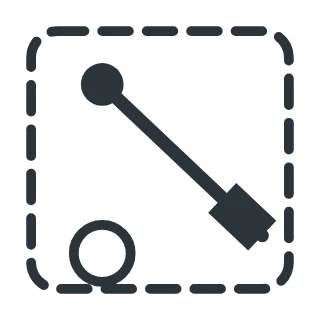

Differentieelautomaat
Enkel op het eendraadschema
Automaat en differentieel in één toestel. De tekening is dezelfde als die van de differentieel: het verschil staat in de gegevens ernaast, met een kaliber én een gevoeligheid.
Lees dus altijd de tekst bij het symbool, niet enkel de vorm.

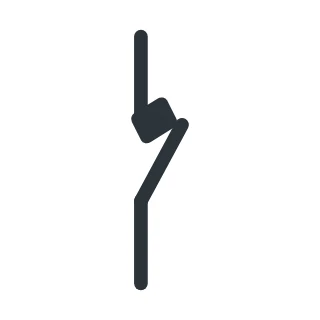

Automaat, officiële notatie
De automatische zekering zoals de officiële symbolenset ze tekent: een contact met een kleine vlag. Op een situatieschema gebruik je het voor een beveiliging buiten het bord.

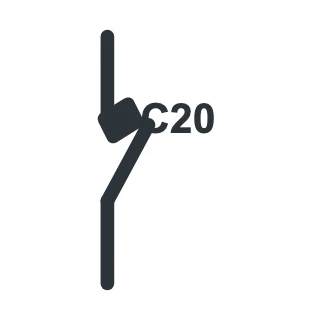

Automaat met kaliber
Dezelfde notatie met kaliber en curve erbij, hier 20 ampère curve C (C20).

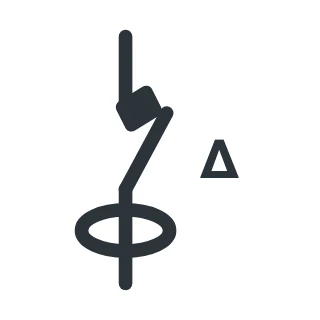

Differentieel, officiële notatie
Het contact met de meetring eromheen en het teken Δ (delta), dat voor een verschilstroom staat.
Smeltzekering
Een rechthoek op de leiding: een zekering met een smeltdraad, vooral in bestaande installaties.

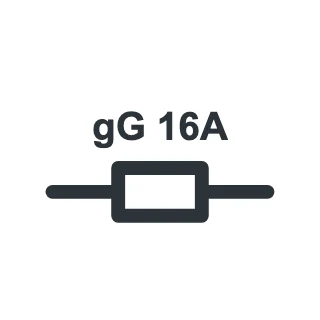

Smeltzekering met kaliber
Dezelfde rechthoek met de soort en het kaliber erbij, hier gG 16A.
Overspanningsbeveiliging
Beschermt de installatie tegen spanningspieken, bijvoorbeeld door een blikseminslag in de buurt. Een kader met een bliksempijl.
Waar je ze tegenkomt
Op het situatieschema staat het verdeelbord als één symbool; de automaten en differentiëlen zie je daar niet. Een beveiligingssymbool op het situatieschema is een uitzondering, zoals een automaat die buiten het bord zit.
De volgorde op het eendraadschema
Van links naar rechts: de teller met de aarding eronder, de hoofdschakelaar, dan een differentieel met de automaten van zijn kringen erachter. Elke automaat begint een kring, met de aftakkingen erboven. Hoe je zo'n schema van de teller tot de laatste kring doorleest, legt eendraadschema-maken.be hoofdstuk voor hoofdstuk uit.
Waar je op let
- Differentieel en differentieelautomaat hebben in SUPLAN dezelfde tekening. Het kaliber in de tekst maakt het verschil.
- Het aantal polen, zoals 2P of 4P, staat in de tekst, niet in het symbool.
- Een smeltzekering kom je vooral tegen in bestaande installaties.
- Welke beveiliging een kring nodig heeft, hangt af van de installatie. Of ze klopt, beslist de keurder.
