eendraads.be Symbolenlegende
10 symbolen
Verlichting herken je op een schema bijna altijd aan een kruis. Het gewone lichtpunt is niets meer dan dat: een schuin kruis op de plaats waar de armatuur komt. De varianten bouwen erop voort: een streep eronder voor een wandlamp, een kader voor noodverlichting, een cirkel met een streep eronder voor een spot. Breedstralers en lineaire armaturen hebben een eigen vorm, zonder kruis.
In de bibliotheek van SUPLAN staan ook de bel en de zoemer in deze groep. Het zijn signaalgevers, geen lampen, maar je vindt ze daarom hier.
Een vast lichtpunt aan het plafond of op de wand: de plek waar een armatuur aangesloten wordt. Een schuin kruis, zonder meer.
Het kruis zegt niets over de lamp zelf. Op het eendraadschema staat hetzelfde kruis op de aftakking, achter de schakelaar die het bedient.
Een lichtpunt op de wand (applique): hetzelfde kruis als een lichtpunt, met een korte streep eronder die de wand voorstelt.
Een armatuur die blijft branden of aangaat als de netspanning wegvalt, om een vluchtweg te verlichten. Het kruis staat in een kader.
Niet verwarren met een vaatwasmachine, een controlelampje of een spot: zie de pagina over symbolen die op elkaar lijken.
Een projector met een smalle, gerichte lichtbundel, zoals een spot die een kast of schilderij aanlicht. Een kruis in een cirkel, met een korte liggende streep onder de cirkel.
Zonder die streep is hetzelfde teken een controlelampje. Kijk dus altijd onder de cirkel.

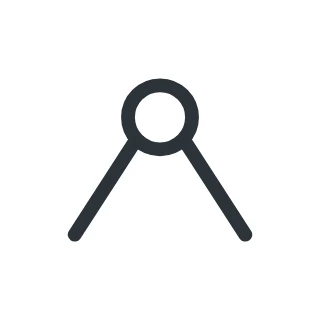

Een projector met een brede, sterk spreidende bundel, bijvoorbeeld voor een oprit of een gevel. Een klein, leeg cirkeltje op twee wijd gespreide benen.
Geen kruis en geen streep: de breedstraler lijkt in niets op het teken van de spot.
Een balkarmatuur met één buis, zoals in een garage, berging of werkplaats: een streep tussen twee korte eindstreepjes.

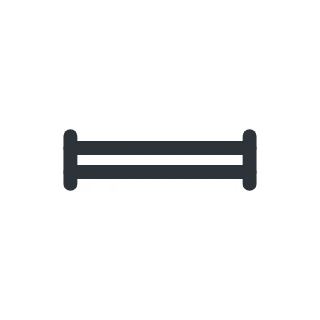

Dezelfde balkarmatuur met twee buizen: twee evenwijdige strepen tussen de eindstreepjes.

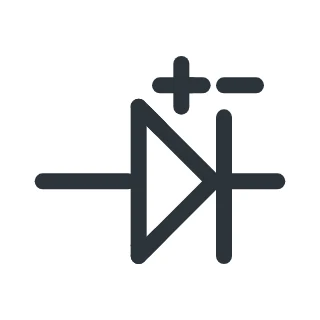

Lijnverlichting onder kasten, in een koof of langs een trap. SUPLAN tekent ze met het teken van een led: een diode met plus en min.
Een ledstrip heeft een eigen voeding (driver). Vermeld die bij het toestel als je ze tekent.

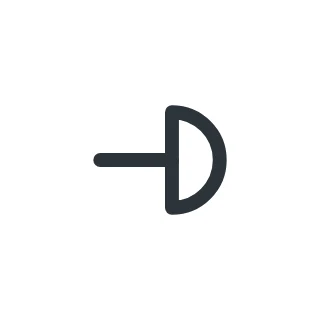

Een deurbel of zoemer, meestal op lage spanning via een beltransformator of via de parlofoon. Een halve cirkel op een aansluitstreepje.

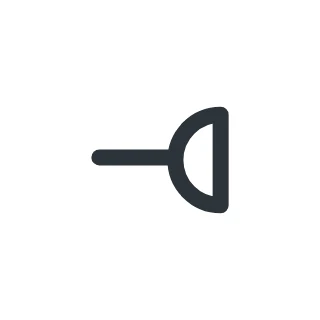

Een akoestische signaalgever voor een oproep of een waarschuwing, in de notatie van de officiële symbolenset.
Elk kruis staat op de plaats van het lichtpunt in de ruimte: midden in een kamer voor een plafondlicht, tegen de muur voor een wandlamp. Naast het symbool staat de code van de kring, zodat je ziet bij welke schakelaar het hoort. Hangen twee lichtpunten aan dezelfde schakelaar, dan dragen ze dezelfde kringletter.
Op het eendraadschema hangt het kruis op de aftakking van zijn kring, achter de schakelaar die het bedient. Staan er twee kruisen achter elkaar op één aftakking, dan bedient één schakelaar twee lichtpunten. Een lineaire armatuur houdt daar haar streep met eindstreepjes.
Twijfel je tussen twee kruisvormen? De pagina symbolen die vaak verward worden zet ze naast elkaar.
