Datacontactdoos (UTP)
Een netwerkaansluiting (RJ45) die naar de patchkast loopt. Een U-vorm met UTP erin, op een korte aansluitlijn.
16 symbolen
Symbolen voor data en communicatie
Netwerk, tv, telefoon en parlofoon zijn zwakstroom: ze voeden geen toestel op 230 volt. Toch horen ze op het situatieschema, zodat je weet waar elke aansluiting zit en waar de kabels samenkomen.
Voor de meest gebruikte aansluitingen tekent SUPLAN een eenvoudige U-vorm met de soort erin, UTP of COAX. Daarnaast staan hier de notaties uit de officiële symbolenset, zoals het kader met TD voor data en FO voor glasvezel. Beide komen voor. Houd op één plan dezelfde notatie aan.

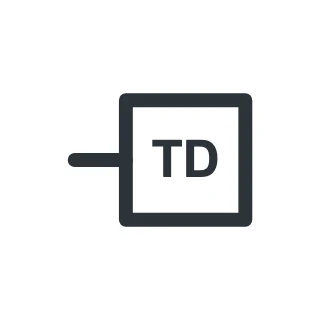

Data, officiële notatie
Dezelfde netwerkaansluiting zoals ze in de officiële symbolenset staat: een kader met de letters TD op een aansluitstreepje.
Tv-aansluiting (coax)
Een aansluiting voor tv-distributie of satelliet: dezelfde U-vorm, met COAX erin.
Coax, officiële notatie
De coaxaansluiting zoals de officiële symbolenset ze tekent.
Telefoon
Een driehoek met de punt omhoog: een telefoonaansluiting.

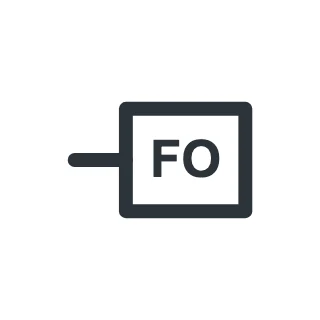

Glasvezel
Een kader met FO (fibre optic): een glasvezelaansluiting.

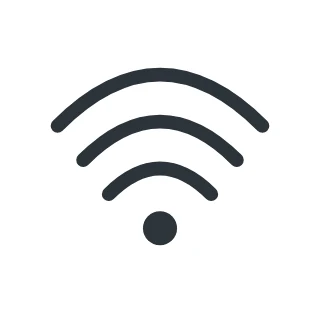

Wifi-toegangspunt
Een draadloos toegangspunt, getekend met de bekende bogen boven een stip.
Patchkast of rack
Het verdeelpunt van de netwerkbekabeling: elke datacontactdoos komt hier op een poort uit. Een kast met twee rijen poorten.

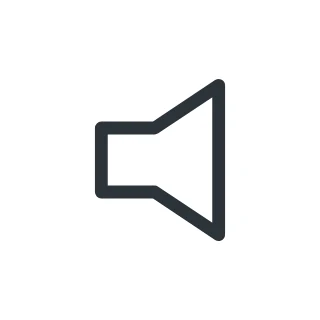

Luidspreker
Een luidsprekerpunt voor omroep of muziek in meerdere ruimten.
Parlofoon
De spreek- en luisterverbinding met de voordeur: een kastje met een rondje en een rooster.

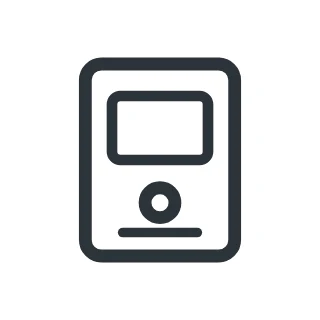

Videofoon
Een parlofoon met camerabeeld: hetzelfde kastje met een schermpje.

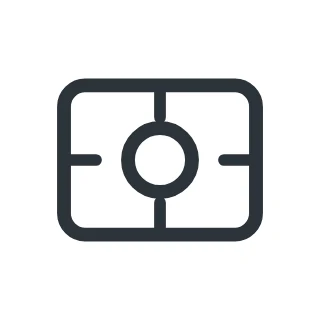

Domoticamodule
Een module op de bus van een domoticasysteem die kringen stuurt via de bus, in plaats van via klassieke schakelaars.

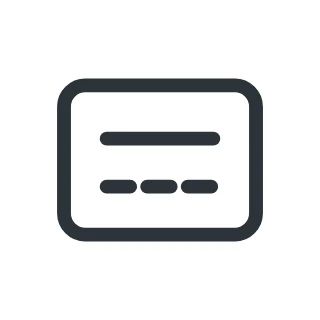

Busvoeding
Voedt de domoticabus vanuit het verdeelbord: een kader met het gelijkstroomteken, een volle lijn boven een onderbroken lijn.

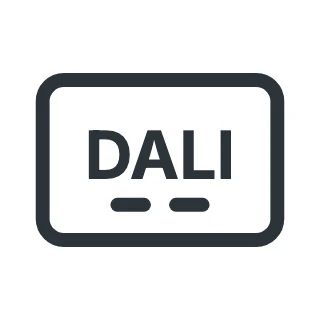

DALI-gateway
Stuurt armaturen op een DALI-lijn. Er is geen apart symbool voor in de officiële tabel; SUPLAN tekent een kader met DALI erin.
De armaturen zelf blijven op hun eigen kring; de gateway stuurt enkel.

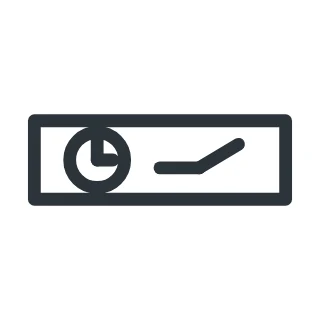

Schakelklok
Schakelt op vaste tijden, bijvoorbeeld buitenverlichting: een kader met een klokje en een contact.

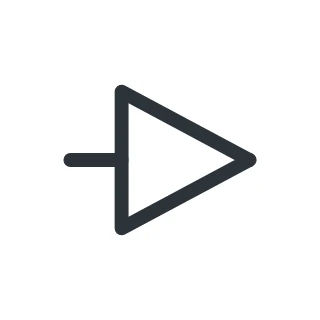

Sirene
Een akoestische signaalgever, zoals bij een alarm: een driehoek op zijn zijde, op een aansluitstreepje.
Lijkt op het telefoonteken. De telefoon staat rechtop en heeft geen aansluitstreepje.
Zwakstroom op het plan
Een datacontactdoos of tv-aansluiting hangt niet aan een kring van het verdeelbord. Op het situatieschema staat ze waar ze in de muur zit; de kabel loopt naar de patchkast of het rack, het verdeelpunt van het netwerk. In SUPLAN koppel je een datacontactdoos aan de patchkast waar ze op uitkomt.
Domotica
Bij een domoticasysteem sturen modules de kringen via een bus. Op het plan zie je de busvoeding in het bord, de modules en de drukknoppen die op de bus hangen. De lichtpunten en stopcontacten blijven gewone symbolen op hun eigen kring; enkel de bediening verandert.
Waar je op let
- Kies één notatie voor data en tv: de U-vorm met UTP of COAX, of de kaders uit de officiële set.
- Telefoon en sirene lijken op elkaar. De telefoon staat rechtop en heeft geen aansluitstreepje.
- Parlofoon en videofoon verschillen in één detail: de videofoon heeft een schermpje.
- Een DALI-gateway heeft geen eigen symbool in de officiële tabel. Schrijf DALI erbij, zoals SUPLAN doet.
