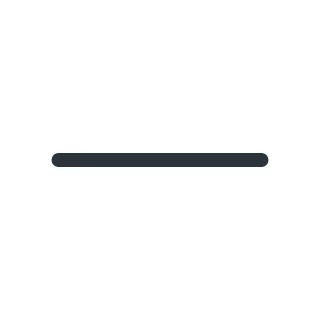

Elektrische leiding
Een rechte lijn: een leiding, zonder iets te zeggen over het aantal geleiders of de manier van leggen.
15 symbolen
Symbolen op en naast een leiding
Een leiding is op een schema een lijn. Wat er op of naast die lijn staat, vertelt hoe ze opgebouwd is en hoe ze gelegd is. Schuine streepjes tellen de geleiders, rechte streepjes tellen de leidingen. Kapjes, cirkels en strepen geven de verwerkingswijze aan: in of op een wand, in de grond of in de lucht.
Daarnaast zijn er tekens voor de stroomsoort: een golf voor wisselstroom, met een 1 of een 3 voor het aantal fasen, en een volle lijn boven een onderbroken lijn voor gelijkstroom.
Leiding met drie geleiders
Drie schuine streepjes op de lijn: het aantal geleiders in de leiding.

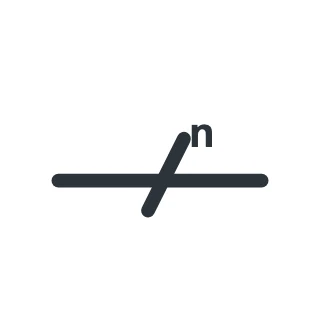

Leiding met n geleiders
Eén schuin streepje met een getal erbij: het aantal geleiders als cijfer, handig vanaf vier of vijf.
Twee leidingen
Twee rechte dwarsstreepjes: twee aparte leidingen in hetzelfde tracé.
Rechte streepjes tellen leidingen, schuine streepjes tellen geleiders.

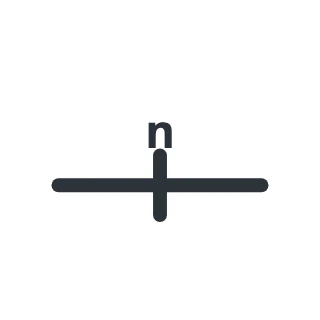

n leidingen
Eén recht dwarsstreepje met een getal: het aantal leidingen als cijfer.
Leiding in een wand
Twee kleine kapjes die boven op de lijn staan: de leiding is in de wand ingewerkt.
Leiding op een wand
Dezelfde kapjes aan de onderkant van de lijn: de leiding loopt in opbouw op de wand.
Enkel de kant van de lijn verschilt. Teken dus nauwkeurig.
Ondergrondse leiding
Drie korter wordende strepen tegen de lijn: de leiding ligt in de grond.

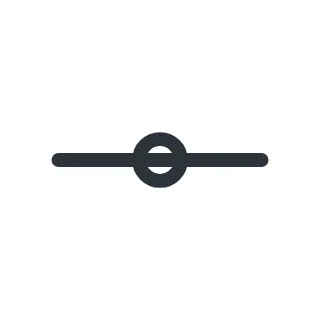

Luchtleiding
Een cirkel op de lijn: de leiding hangt vrij in de lucht, bijvoorbeeld naar een tuinhuis.

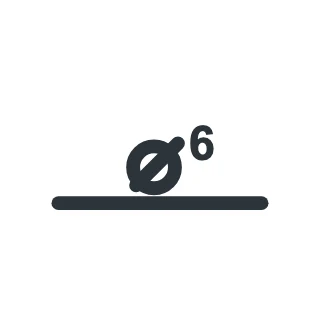

Bundel van zes buizen
Het teken Ø met een getal boven de lijn: een bundel buizen, hier zes.

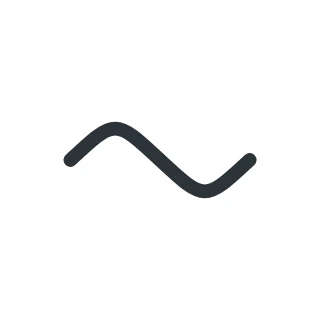

Wisselstroom
Een golflijn: wisselstroom, zonder aantal fasen.

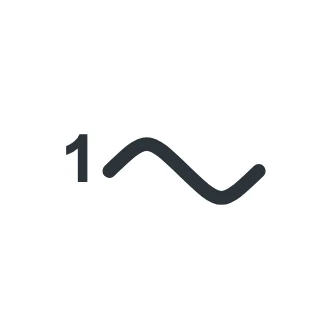

Eenfasige wisselstroom
Het cijfer 1 voor de golflijn: één fase.

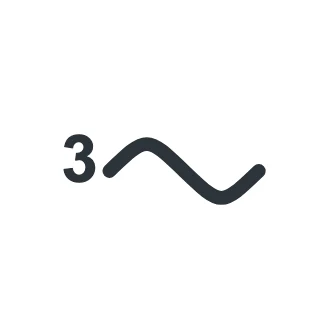

Driefasige wisselstroom
Het cijfer 3 voor de golflijn: drie fasen.

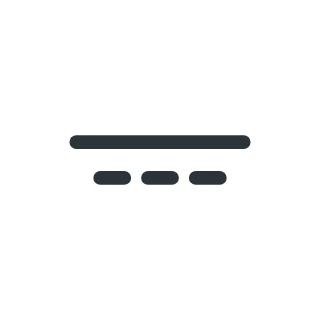

Gelijkstroom
Een volle lijn boven een onderbroken lijn: gelijkstroom, zoals van zonnepanelen of een batterij.

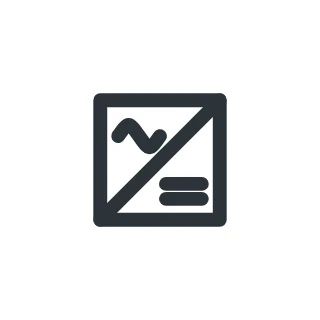

Gelijkrichter
Een kader met een diagonaal, de golf boven en het gelijkstroomteken onder: zet wisselstroom om in gelijkstroom.
Op het eendraadschema
Op het eendraadschema is de vertreklijn van een kring zelf de leiding. Langs die lijn staan het kabeltype en de doorsnede, het aantal geleiders als schuin streepje met een cijfer, en een klein teken voor de verwerkingswijze. In de uitsnede hieronder: kabel XVB, 3G1,5 mm², drie geleiders.
In of op een wand: let op de kant
Bij een leiding in een wand en een leiding op een wand gebruiken de tekens dezelfde kapjes. Enkel de kant van de lijn verschilt. Teken ze nauwkeurig en kijk bij het lezen goed, zeker op een kleine afdruk.
Waar je op let
- Schuin is geleiders, recht is leidingen. Drie schuine streepjes is één leiding met drie geleiders.
- Een cirkel op de lijn is een luchtleiding.
- Vanaf vier of vijf geleiders is één streepje met een cijfer leesbaarder dan een rij streepjes.
