Prise avec terre et sécurité enfants
La prise de courant ordinaire : un demi-cercle, côté bombé vers le raccordement. Le trait au-dessus de la coupole, c'est la terre ; les petits traits à l'ouverture, la sécurité enfants.
9 symboles
Les symboles des prises de courant
Sur un schéma, une prise de courant est un demi-cercle : la coupole. La canalisation arrive du côté bombé ; le côté ouvert, c'est la prise elle-même. Tout ce qu'il faut savoir sur la prise tient en quelques traits autour de cette coupole.
Un trait au-dessus indique la terre. Deux petits traits aux extrémités de l'ouverture signalent la sécurité enfants. Autant de coupoles empilées, autant de prises au même endroit. Un h à côté veut dire étanche aux projections d'eau. Des traits obliques sur le raccordement, avec 3N~ et 400V, désignent une prise triphasée.
Prise sans mise à la terre
La même coupole sans le trait du dessus : aucun conducteur de protection n'est raccordé.
Sur un plan destiné au contrôle, cela saute aux yeux. Ne la dessinez que si la prise n'a réellement pas de terre.
Prise sans sécurité enfants
Avec terre, mais sans les petits traits à l'ouverture : la prise n'a pas de sécurité enfants.
Prise double
Deux prises au même endroit : deux coupoles l'une au-dessus de l'autre, chacune avec terre et sécurité enfants, sur une seule ligne de raccordement.
Prise triple
Trois coupoles empilées : trois prises au même endroit.
Prise quadruple
Quatre coupoles empilées, comme derrière un meuble TV ou un bureau.
Prise quintuple
Cinq coupoles empilées. Le nombre de coupoles donne le nombre de prises, pas le nombre de circuits.
Prise étanche aux projections d'eau (h)
Un petit h à côté de la coupole veut dire : exécution protégée contre les projections d'eau, comme à l'extérieur ou dans un local humide.
Prise triphasée
Des traits obliques sur le raccordement comptent les conducteurs. 3N~ avec 400V à côté signifie trois phases avec neutre en 400 volts.

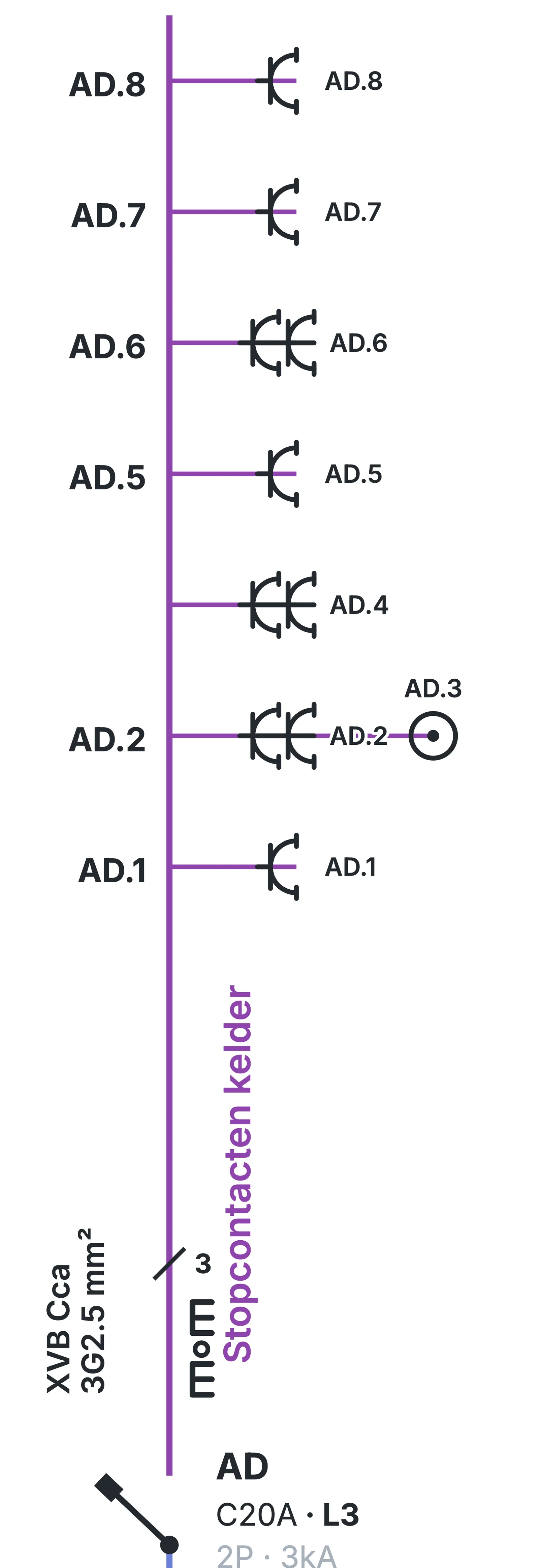

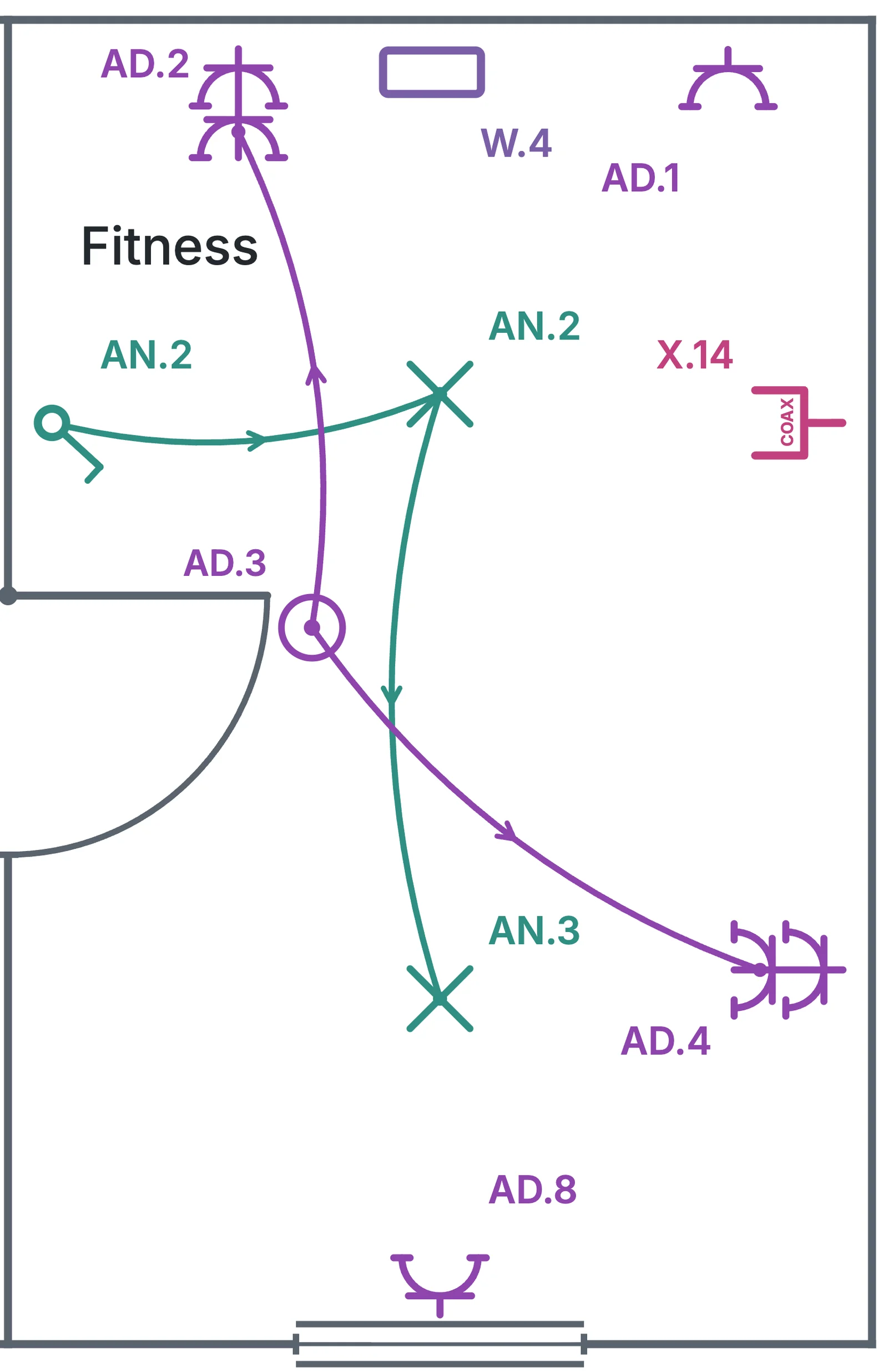

Sur le schéma de situation et sur l'unifilaire
Sur le schéma de situation, la prise est dessinée contre le mur, raccordement tourné vers le mur. Sur le schéma unifilaire, le symbole pivote d'un quart de tour pour que le raccordement tombe sur la ligne du circuit. La forme ne change pas, ses traits non plus : une prise sans terre se reconnaît sur les deux schémas.
Les prises multiples
Une prise double ou triple, c'est un seul emplacement avec plusieurs prises. Sur le plan, on le voit aux coupoles empilées sur une même ligne continue. Ne dessinez donc pas deux prises séparées côte à côte pour une prise double : le plan doit montrer ce qui se trouve réellement dans le mur.
Points d'attention
- Sans terre et sans sécurité enfants sont deux signes différents. Regardez s'il manque le trait du dessus (la terre) ou les petits traits à l'ouverture (la sécurité enfants).
- 3N~ signifie trois phases avec neutre, 3~ trois phases sans neutre. Le nombre de traits obliques compte les conducteurs.
- Le h de l'exécution étanche est placé à côté de la coupole et ne concerne que cette prise-là.
