Interrupteur unipolaire
Commande un point lumineux, ou un groupe de points, depuis un seul endroit. Un petit rond avec une seule ligne de commande en biais, terminée par un crochet.
21 symboles
Les symboles d'interrupteurs et de commande
Presque tous les interrupteurs partent du même petit rond. Ce qui suit en donne le type : un trait en biais avec un crochet pour l'unipolaire, deux traits en V pour le bipolaire, un trait qui traverse le rond de part en part pour le va-et-vient, quatre traits en croix pour le permutateur. Le variateur reçoit un petit triangle plein, la minuterie un t.
Les boutons-poussoirs, les relais et le thermostat font partie de la même catégorie, avec une forme bien à eux : un cercle avec un point pour le bouton-poussoir, un rectangle pour le relais, un cadre avec un thêta pour le thermostat.
Interrupteur bipolaire
Coupe la phase et le neutre en même temps. Deux lignes de commande en V partent du petit rond, chacune avec un crochet.
Interrupteur bipolaire (notation à levier)
La même fonction que le bipolaire, phase et neutre ensemble, mais dessinée comme un seul levier à deux contacts.
Deux notations pour une seule fonction. Choisissez-en une et gardez-la sur tout le plan.
Interrupteur tripolaire
Coupe trois pôles à la fois, pour un appareil triphasé. Trois crochets sur la ligne de commande.
Va-et-vient
Commande le même point lumineux depuis deux endroits : il vient donc toujours par deux. La ligne de commande traverse le petit rond et dépasse des deux côtés.
Un seul va-et-vient sur le plan ? Il en manque un, ou le mauvais symbole a été choisi.
Double va-et-vient
Deux va-et-vient dans une même boîte, pour deux points lumineux distincts commandés chacun depuis deux endroits.
Interrupteur permutateur
Le troisième point de commande (ou les suivants) d'un même point lumineux, toujours placé entre deux va-et-vient. Quatre lignes en croix à travers le petit rond.
Interrupteur de volet roulant
Fait monter et descendre le moteur d'un volet ou d'un screen. On le reconnaît aux petites flèches vers le haut et vers le bas à côté du rond.
Variateur
Règle l'intensité lumineuse : un interrupteur unipolaire avec un petit triangle allongé et plein à côté du rond.
Vérifiez que variateur et lampe vont ensemble, surtout en LED.
Interrupteur avec voyant
Indique par un voyant que le circuit est enclenché : pratique pour un débarras ou un éclairage extérieur qu'on ne voit pas depuis l'interrupteur. Le voyant est un petit cercle avec une croix.
Minuterie
Coupe toute seule après un délai réglé, par exemple dans un couloir ou pour la ventilation d'une salle de bain. Un interrupteur unipolaire avec un petit t.
Bouton-poussoir
Ne donne qu'une impulsion, par exemple vers un télérupteur. Un cercle avec un gros point plein au centre.
Ressemble fort à la boîte de dérivation, dont le point est plus petit. Sur le schéma unifilaire, le bouton-poussoir se trouve sur le circuit de commande du relais.
Bouton-poussoir sur bus domotique
Un bouton-poussoir qui envoie une impulsion sur le bus d'un système domotique. Le cadre avec ses petits repères indique qu'il est raccordé au bus ; à l'intérieur, on garde le signe habituel du bouton-poussoir.
Bouton-poussoir avec voyant
Un bouton-poussoir lumineux, pour le trouver dans le noir ou pour afficher un état. Un anneau supplémentaire autour du signe du bouton-poussoir.
Voyant (lampe de signalisation)
Une petite lampe qui montre qu'un appareil ou un circuit fonctionne : un cercle avec une croix à l'intérieur.
S'il y a un petit trait horizontal sous le cercle, c'est un spot.
Détecteur de mouvement
Allume l'éclairage tout seul quand il détecte un mouvement, dans un couloir, un garage ou à l'extérieur. Un petit cercle avec deux arcs qui figurent la détection.
Télérupteur
Le relais du tableau qui, à chaque impulsion d'un bouton-poussoir, allume puis éteint le circuit d'éclairage. Un rectangle avec deux petits traits.
Relais (bobine)
Une bobine qui, sous tension, actionne un ou plusieurs contacts. Un rectangle barré d'un trait en biais.
Commutateur unipolaire
Bascule, depuis un même endroit, entre deux circuits.
Interrupteur à tirette
Un interrupteur unipolaire actionné par un cordon.
Thermostat
Commute selon la température. Un cadre avec la lettre grecque thêta.
Un point lumineux, plusieurs points de commande
Pour commander un point lumineux depuis deux endroits, on dessine deux va-et-vient. Depuis trois endroits, un permutateur s'intercale entre les deux, puis un de plus pour chaque point de commande supplémentaire. Quand les points de commande se multiplient, dans une cage d'escalier ou un long couloir, on passe souvent à des boutons-poussoirs avec un télérupteur dans le tableau.
Sur le schéma unifilaire
Sur le schéma unifilaire, l'interrupteur vient en tête de sa dérivation, suivi des points lumineux. Le symbole est le même que sur le schéma de situation ; seule la place change : non plus dans la pièce, mais sur la ligne du circuit, le petit rond posé sur cette ligne.
Les boutons-poussoirs de la domotique

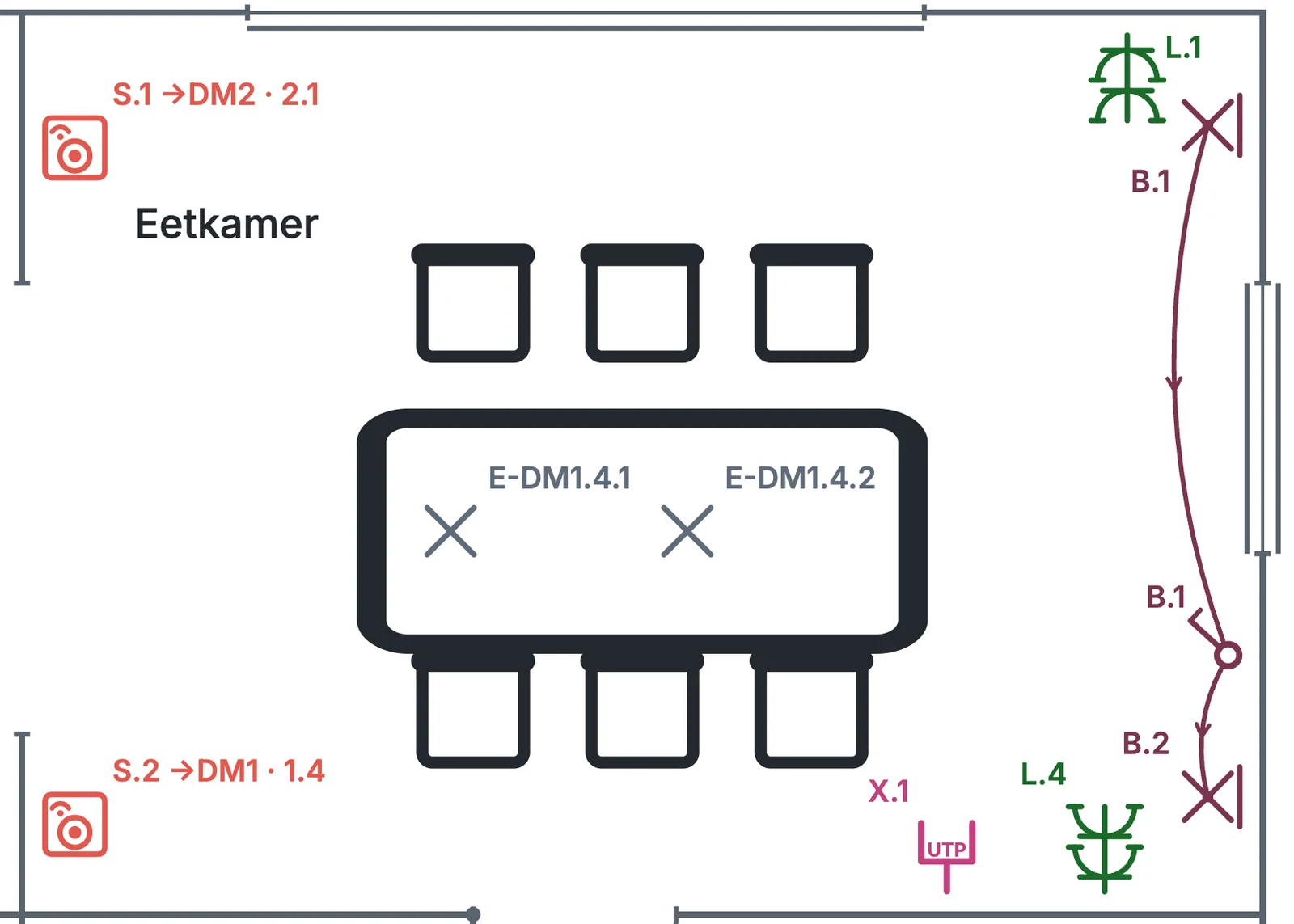

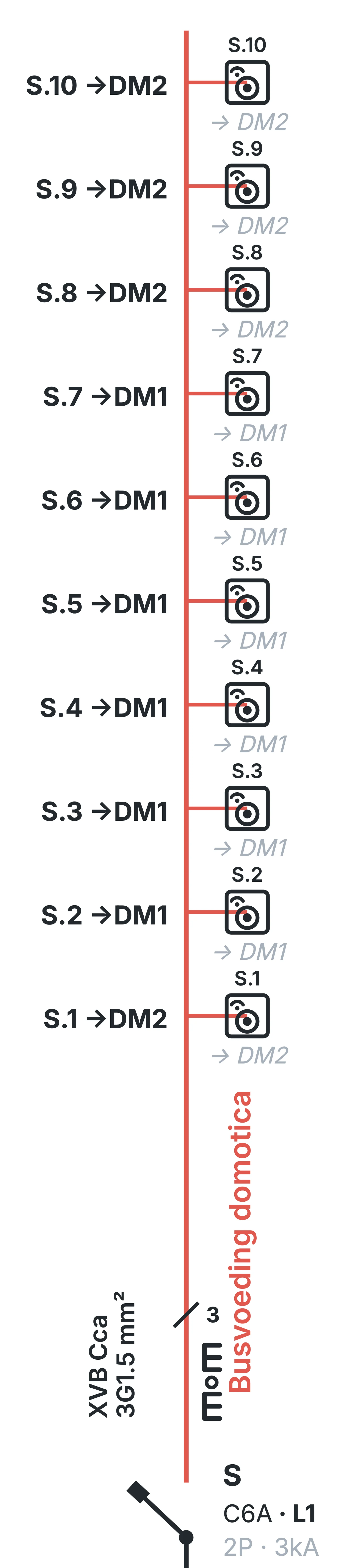

Un bouton-poussoir domotique ne commute rien lui non plus : il envoie un signal à un module domotique du tableau, et c'est ce module qui commute le circuit. Dans l'exemple ci-dessous, chaque bouton-poussoir porte le module qu'il commande, sur le schéma de situation comme sur le schéma unifilaire.
Bipolaire, en V ou à levier
Un interrupteur qui coupe à la fois la phase et le neutre se dessine de deux façons : en bipolaire, avec deux traits en V, ou en notation à levier, avec un seul levier à deux contacts. La fonction est identique. Sur un même plan, tenez-vous-en à une seule notation.
Points d'attention
- Les va-et-vient vont par deux. Un va-et-vient seul sur un plan trahit un second oublié ou un mauvais choix de symbole.
- Un bouton-poussoir ne commute rien lui-même : il faut un télérupteur ou un module domotique derrière.
- Bouton-poussoir et boîte de dérivation se ressemblent. Le point du bouton-poussoir est nettement plus gros.
- Vérifiez que variateur et lampe sont compatibles, surtout en LED.
